LED装着完了

今日はひつじがの事を書いてます

残暑厳しい週末のひつじ地方

7月中頃から作り始めたマーカーLEDの組み立てとプログラムが完了
悪天候や所用で伸び伸びになって、やっと今日取り付けマスタ

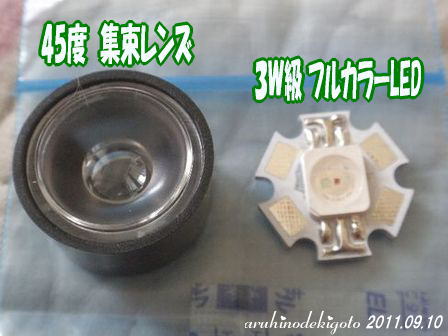

取り付けたのはこれ
気分で色を変えられるようにフルカラーLEDをチョイス。

明るさは一般に車用に売られている物の約20倍
点灯中に触るとかなり熱いです。

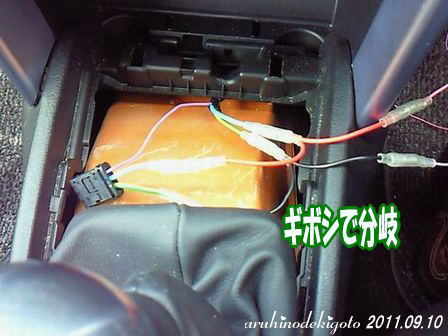

まずは電源の配線。
コンソールのパーツをあれこれ外して、シガーライターから分岐させることに。

ちなみにシーガーライターはエンジンをかけないと電気が流れない事を後で知りマスタ
なのでエンジン停止中はLEDは点きません…、まいっか
もう一度確認したらエンジン停止中にも点灯しマスタ




次はトランクまで配線の引き回し。

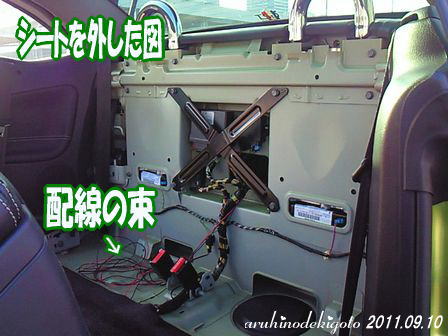

コンソールからカーペットの下を通して、シートを外すと出てくる穴をくぐらせてトランクへ。

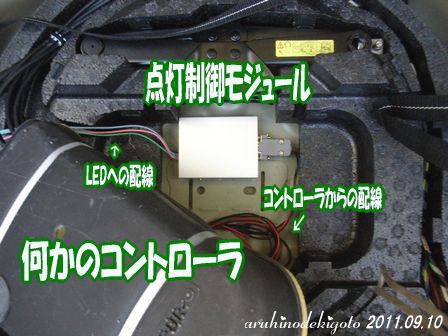

次はLED点灯制御モジュールの配置。
非常用タイヤの下にある 何かの固まり をどけて、そのすき間に配置。
LEDの配線はテールランプ側のサービスホールから車外へ。

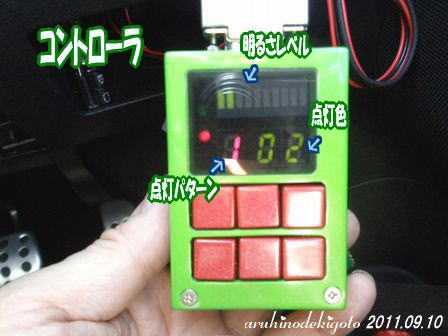

次にコントローラをダッシュボード脇のポケットに配置して点灯確認。
バッチリ点灯してくれマスタ



コントローラーはパターン・色・明るさを設定します。

設定できるのは

      パターン   : 7種類
      色           : 20色
      レベル     : 10段階


コントローラとLED点灯制御モジュールはマイコンで制御。
お互いはコマンド通信で繋がっているので、
追加の配線をすることなく自由に拡張が可能


最後にLEDの取り付け。
さるん子に位置を見て貰いながら取り付けマスタ

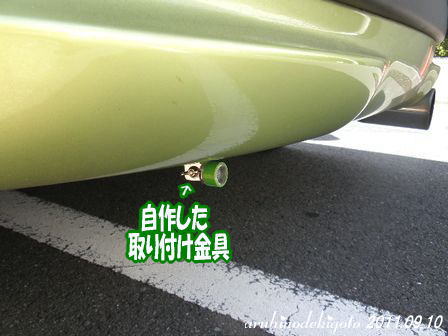

取り付け金具は角度を変えられるように加工

LEDのレンズはキャンディーグリーン色で塗装してコーキングを実施。
水の入ったコップに漬けて、水漏れが無かったから大丈夫でしょう

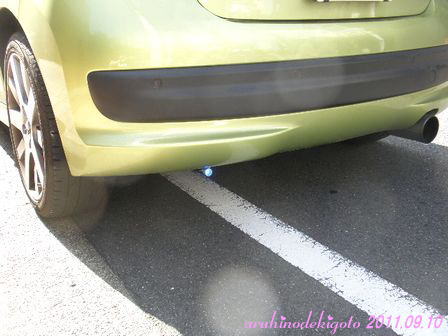

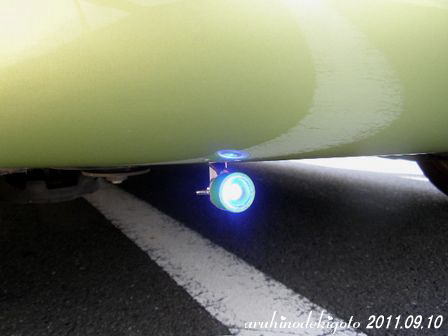

点灯するとこんな感じ



取り付け位置もバッチリ



夜に撮影
レベル10だと目が痛くなるくらいの明るさ




他の色はこんな感じ
白はRGBの3色点灯で表現しまふ。
少し赤が強かったのか赤っぽくなってしまいマスタ




LEDモジュールを下に向けて点灯した様子を動画で撮影。



この暑さのなか、手伝ってくれたさるん子に感謝です
でもアイスおごらされたけど…(笑)
